Фазы ускорения и замедления при раскачивании создают постоянно меняющуюся нагрузку на всю конструкцию рамы. Инженеры учитывают эти конструктивные нагрузки с использованием коэффициентов динамической нагрузки, чтобы верхние перекладины и точки подвески не разрушались под воздействием кинетической энергии. Если этот коэффициент не учитывать, это является одной из основных причин внезапного разрушения самодельных рам качелей на частных участках.
Такие бренды, как ModernHome, Schildkröt, Hudora, Royokamp и Funfit, проектируют бытовые качели с учётом показателей динамической нагрузки. Указанная производителем допустимая нагрузка уже учитывает кинетические силы при активной игре и действие силы тяжести. Однако изменение этих систем или замена оригинальных канатов на неразрешённые материалы изменяет распределение динамической нагрузки и сразу делает установленный производителем предел безопасности недействительным.
Где чаще всего возникает износ металлической фурнитуры?
Износ металла в основном развивается в местах соединений, где металлические детали постоянно трутся друг о друга во время движения. Наиболее критическими зонами являются подвесные карабины, S-образные крюки и фрикционные кольца, соединяющие канаты качелей с верхней балкой. Во время движения качелей металлические компоненты подвергаются постоянному трению и износу. После нескольких месяцев интенсивного использования постоянное трение может приводить к появлению глубоких борозд на поверхности стали, значительно уменьшая диаметр фурнитуры, выдерживающий нагрузку.
Оцинкованные стальные компоненты могут быстрее изнашиваться если их защитный цинковый слой был поцарапан во время установки или регулировки. После того как основной металл оказывается открытым для атмосферной влаги, окислительная коррозия может ускорить коррозию и дальнейшее ослабление металла. Ржавчина увеличивает микроскопические трещины, возникающие из-за ежедневного трения, что значительно повышает вероятность внезапного разрушения при максимальной динамической нагрузке.
Пластиковые защитные элементы и герметичные подшипниковые узлы помогают снизить износ металлических деталей при их контакте.
- Герметичные шарикоподшипники: устраняют трение, изолируя вращательное движение внутри смазанного стального корпуса.
- Нейлоновые втулки: служат сменными элементами, принимающими на себя трение между карабинами и монтажными крюками.
- Тефлоновые втулки: полностью охватывают рым-болты, предотвращая истирание каната и уменьшая скрип металлических соединений.
Фото: Ksenukai.lv
Что определяет безопасную точку подвески?
Безопасная точка подвески предполагает, что соединительная фурнитура должна свободно двигаться точно в направлении движения качелей, не заедая и не создавая перекручивания. Точка подвески — это механическое место, где раскачивающаяся масса передаёт кинетическую энергию неподвижной раме. Если фурнитура не может плавно двигаться вперёд и назад, она создаёт чрезмерную крутящую нагрузку на верхнюю балку, что может привести к вырыванию крепёжных болтов или разрушению деревянных элементов.
Правильное расстояние между двумя точками подвески имеет решающее значение для предотвращения хаотичного бокового раскачивания и движения по скрученной траектории. Расстояние между монтажными крюками на верхней балке должно быть немного больше ширины сиденья качелей. Такое расположение точек подвески заставляет качели двигаться по прямой линии и предотвращает перекручивание отдельных канатов вокруг друг друга при раскачивании с большой амплитудой.
Жёсткие рым-болты, полностью проходящие через балку, обеспечивают высокую конструктивную прочность точек подвески. Крюки типа «пигтейл», имеющие конструкцию с открытой петлёй, имеют существенный недостаток: при интенсивном раскачивании канат качелей может полностью выскользнуть из зазора крюка. Крепления с закрытой петлёй, зафиксированные стопорными шайбами и прочными гайками, обеспечивают надёжность соединения независимо от интенсивности использования.
Фото: Ksenukai.lv
Могут ли грунтовые анкеры заменить бетонные основания?
Прочные стальные винтовые анкеры могут заменить бетонные основания только в плотных типах грунта, таких как глина или плотный суглинок. Грунтовые анкеры полностью полагаются на трение и плотность окружающей земли, чтобы противостоять силам, действующим вверх и создаваемым маятниковым движением качелей. Если установить их в песчаном, рыхлом или часто переувлажнённом грунте, постоянное раскачивание рамы будет разрыхлять землю и в итоге может привести к вырыванию анкеров из грунта.
Бетонные основания обеспечивают высокую устойчивость конструкции при различных условиях грунта и влажности. Заливка бетона вокруг ножек рамы создаёт массивный статический противовес, который физически невозможно поднять динамическими силами, возникающими при раскачивании ребёнка. Такой способ постоянной установки обеспечивает строгое соответствие требованиям испытаний на устойчивость EN 71-8 для бытового игрового оборудования.
Винтовые грунтовые анкеры подходят для временных установок или объектов аренды, где заливка бетона запрещена.
- Скорость установки: они не требуют времени на затвердевание и позволяют использовать качели сразу после установки.
- Многоразовое использование: анкеры можно выкрутить из земли и установить заново при переносе игрового оборудования на другой участок.
- Сохранение газона: после удаления с газона они оставляют минимальные следы на ландшафте.
Фото: Ksenukai.lv

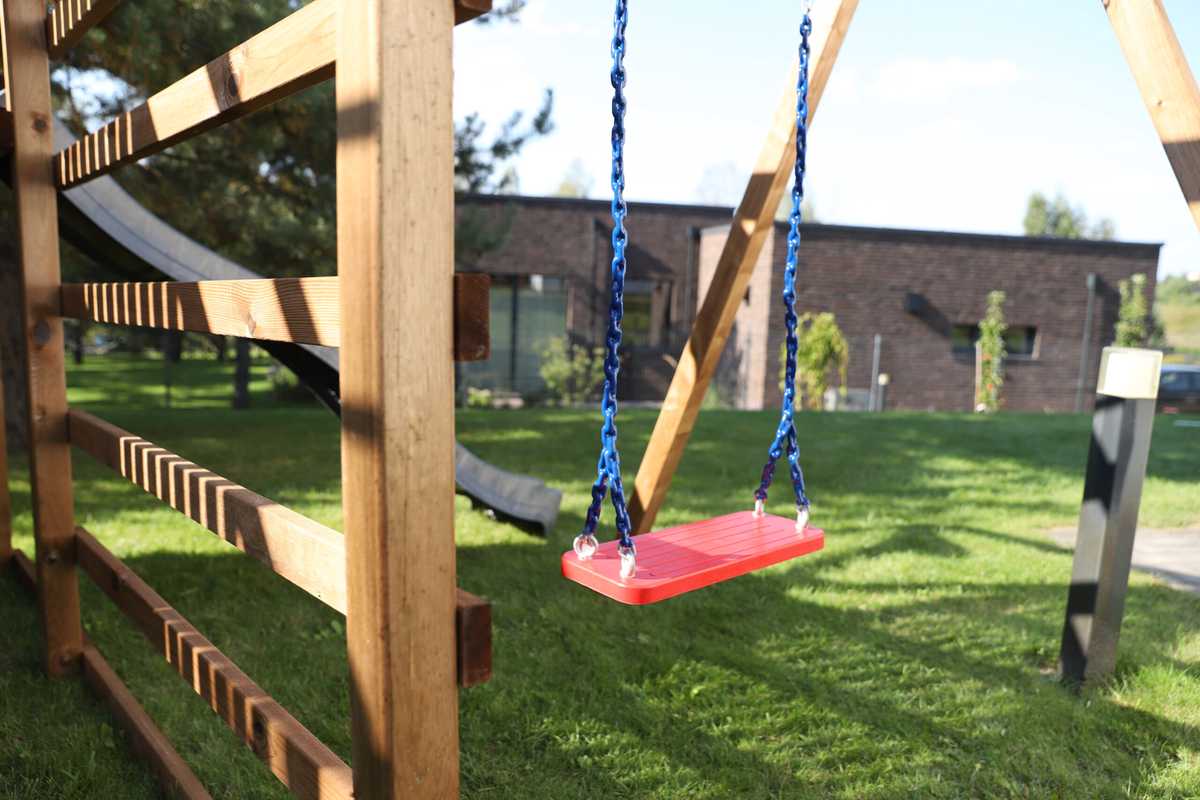

Когда следует использовать цепи вместо канатов?
Стальные цепи следует использовать в условиях длительного круглогодичного воздействия ультрафиолета. В отличие от нейлоновых или натуральных текстильных волокон, металлические звенья не подвергаются фотодеградации под воздействием УФ-излучения или повреждению грызунами в течение длительного времени. Такая стабильность материала делает цепи стандартным выбором для прочных конструкций, которые круглый год остаются на улице и подвергаются воздействию сильных зимних морозов и жаркого летнего солнца.
Главными недостатками обычных цепей являются высокий риск защемления пальцев и сильный нагрев под прямыми солнечными лучами. Открытые металлические звенья могут защемить пальцы ребёнка во время движения и сильно нагреваться под прямыми солнечными лучами. Для снижения этих рисков бытовые цепи должны быть частично покрыты защитным пластизолем или заключены в толстую резиновую оболочку именно в местах, за которые ребёнок держится.
| Технология | Оптимальный вариант использования |
|---|---|
| Цепь с покрытием из пластизоля | Условия с интенсивным воздействием УФ-излучения, требующие безопасных для рук элементов без риска защемления |
| Подвесы с герметичными шарикоподшипниками | Применение с большой постоянной динамической нагрузкой |
| Стальные винтовые анкеры | Установка в плотной глинистой почве без возможности использования бетона |
| Плетёный многоволоконный нейлон | Лёгкие сиденья-«ковши» для малышей и младенцев |
| Карабины с закрытой петлёй | Конструкции для активных игр, где необходимо полностью исключить отсоединение каната |
Все технические характеристики доступны в описаниях и карточках товаров.
Часто задаваемые вопросы
Что такое подвесной крюк с закрытой петлёй?
Подвесной крюк с закрытой петлёй — это крепёжный элемент с полностью замкнутым металлическим кольцом, которое физически предотвращает выскальзывание канатов или карабинов во время интенсивного использования.
Можно ли подвесить бытовые качели на обычную ветку дерева?
Для подвешивания качелей на ветку дерева прямое сверление древесины может привести к гниению ветки, распределяющие нагрузку и трение, вместо сверления крепёжных элементов, поскольку.
Каков температурный предел для сидений качелей из полиэтилена высокой плотности (HDPE)?
Пластиковые сиденья из HDPE могут становиться более хрупкими и подверженными растрескиванию при ударах при длительном воздействии температур ниже −15 °C.
Как производители рассчитывают допустимую рабочую нагрузку качелей?
Допустимую рабочую нагрузку рассчитывают путём определения минимальной разрывной нагрузки самого слабого компонента и деления её на установленный коэффициент безопасности с учётом кинетического движения.
Совместимы ли современные подвесные карабины со всеми рамами качелей?
Карабины должны соответствовать конкретной допустимой нагрузке и размеру и диаметру монтажных крюков, поскольку неправильный размер может создавать опасные точки трения и приводить к неравномерному распределению нагрузки.
