Adapteris Alphacool ES Guardian 4Port Powerfan Hub

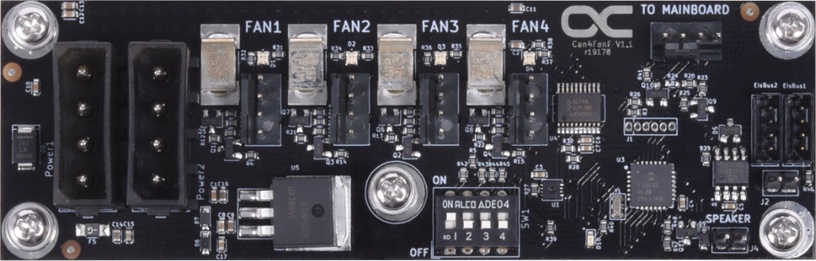

ES Guardian 4 portu barošanas ventilatora centrmezglu var novietot jebkurā vietā korpusā, izmantojot M3x4 mm skrūves un M3x6 mm starplikas (skatiet montāžas piemēru), un to var tieši savienot ar barošanas bloku, izmantojot komplektā iekļauto barošanas kabeli. Ja izmantotajiem ventilatoriem nepieciešams vairāk nekā 1,5 A (18 W) uz ventilatoru, ir pievienots papildu barošanas savienotājs. Tas piedāvā iespēju pieslēgt 4 ventilatorus, izmantojot 4 kontaktu PWM. Visbeidzot, Powerfan Hub ir jāsavieno ar pamatplati, izmantojot 4-pin PWM. Kad šīs darbības ir veiktas, var uzraudzīt 4 ventilatorus un nolasīt to apgriezienus.

ES Guardian 4Port Powerfan Hub ir 4 virzienu DIP slēdzis. Šis slēdzis ļauj atsevišķi aktivizēt vai deaktivizēt ventilatoru uzraudzību. Ātruma signāls (RPM) tiek pārraidīts no pirmā aktīvā ventilatora uz pamatplati, izmantojot 4 kontaktu PWM savienotāju. Ja uzraudzītais ventilators ir bojāts, RPM signāls netiek pārsūtīts uz pamatplati. Ja pamatplate atbalsta attiecīgo funkciju, var tikt izdots kļūdas ziņojums.

Powerfan Hub ir skaļruņa pieslēgvieta, ko var izmantot, lai pieslēgtu pjezo skaņas signālu vai standarta datora skaļruni. Šādā veidā var izdot arī skaņas brīdinājuma signālu ventilatora kļūmes gadījumā. Vadības gaismas diodes uz ventilatora savienotājiem nodrošina arī vizuālu uzraudzību.

- katru ventilatoru var vadīt atsevišķi.

- Temperatūras un mitruma rādījumus var nolasīt reāllaikā.

- Displeja temperatūras kontrole un temperatūras zonas

- darba stundu skaitītājs

- vēlākai autonomai darbībai katra ventilatora vadības līkni var saglabāt kā iepriekš iestatītu.
