Šī ir 2. paaudzes Vector GPU ūdens bloks no EK® Quantum līnijas, kas paredzēts ASUS® ROG Strix RTX 3070 grafikas kartēm, pamatojoties uz jaunāko NVIDIA® Ampere™ arhitektūru. Lai precīzi atbilstu šī ūdens bloka saderībai, iesakām iepazīties ar EK dzesēšanas konfiguratoru.

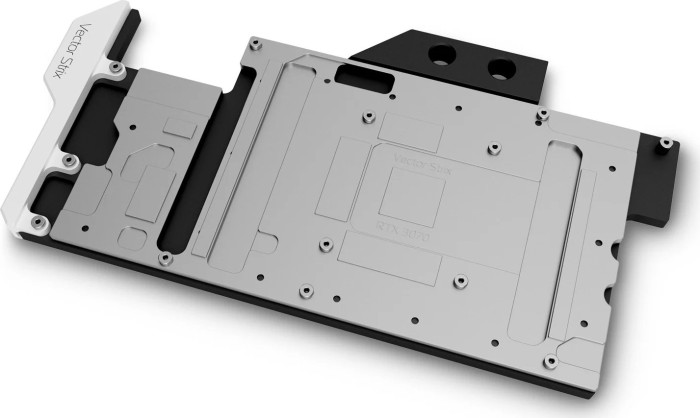

EK ūdens bloks ROG STRIX RTX 3070
EK-Quantum Vector Strix RTX 3070 D-RGB ūdens bloks ir saderīgs ar ROG Strix RTX 3070 grafikas kartēm. Vector ūdens bloks aktīvi atdzesē GPU, VRAM (priekšpusē), MOSFET tranzistorus VRM (sprieguma regulēšanas modulī), PWM kontrolieri un visus droseles, ieskaitot ieejas sliedi.
Šie jaunizstrādātie ūdens bloki ir aprīkoti ar optimizētām plūsmas ceļiem, kas samazina hidrodinamisku nestabilitāti un virpuļošanu (mirušos punktus) to iekšpusē. Turklāt šis jaunais dizains ļauj vara aukstuma plāksnei stiepties gandrīz visā PCB garumā, atdzesējot pat mazāk svarīgas komponentes maksimālai efektivitātei.
EK-Quantum Vector sērijas ūdens bloki izmanto Open Split-Flow dzesēšanas dzinēja dizainu, kas izrādījās labākais risinājums GPU ūdens blokiem. To raksturo zema hidrauliskā plūsmas ierobežošana, kas nozīmē, ka to var izmantot ar vājākām ūdens sūkņiem vai sūkņiem, kas darbojas ar zemu ātrumu, un joprojām sasniegt maksimālo veiktspēju. Šķidruma plāksnes un spuru struktūras ģeometrija ir optimizēta, lai nodrošinātu vienmērīgu plūsmas sadalījumu ar minimāliem zaudējumiem un optimālu veiktspēju, izmantojot jebkuru dzesēšanas šķidruma plūsmas orientāciju.
Sprieguļu klāsts ir apdzīvots ar 28 mikrospriekšiem ar 0,6 mm platiem mikrokanāliem, kas nodrošina optimālu dzesēšanas veiktspēju, bez nevajadzīgiem plūsmas ierobežojumiem vai aizsprostošanās riskiem.
Bloka pamatne ir izgatavota no niķelēta elektrolītiskā vara, kas apstrādāts ar CNC, savukārt tā augšdaļa ir izgatavota no izturīga melna POM acetal, ko apstrādāts ar CNC. Šie 2. paaudzes Vector GPU ūdens bloki ir aprīkoti arī ar acetal termināliem, kas atbilst augšējam vākam. Ūdensnecaurlaidīgu blīvējumu nodrošina augstas kvalitātes EPDM O-gredzeni, savukārt misiņa statīvi jau ir iepriekš uzstādīti un nodrošina drošu un vienkāršu uzstādīšanas procedūru.
D-RGB apgaismojums uz EK-Quantum Vector Strix RTX 3070 D-RGB ūdens bloka
Estētiskais stūra gala elements satur adresējamās D-RGB LED gaismas diodes. Šis ūdens bloks lepojas ar kopumā 6 individuāli adresējamām RGB LED gaismas diodēm, un tas ir saderīgs ar populārām RGB sinhronizācijas tehnoloģijām no visiem galvenajiem mātesplatņu ražotājiem. Bultiņas atzīme uz 3-pin D-RGB LED savienotāja jāizlīdzina ar +5V atzīmi uz D-RGB (adresējamo) galvenes.
Aizmugures plāksne ROG Strix 3070 ūdens blokam
EK iesaka iegādāties aizturēšanas aizmugures plāksni, kas uzlabo jūsu grafikas karšu kopējo estētiku un nodrošina arī papildu pasīvo dzesēšanu GPU kodola un drukātās shēmas aizmugures VRM sekcijas dzesēšanai.
Komplektā:
- EK-Quantum Vector Strix RTX 3070 D-RGB sērijas augstas veiktspējas ūdens bloks
- Stiprināšanas mehānisms ar skrūvju misiņa statīviem
- Nepieciešamās stiprinājuma skrūves, uzgriežņi un paplāksnes
- 2x Niķelēts misiņa kontakts G1/4”
- EK-Loop Multi Allen atslēga (6mm, 8mm, 9mm)
- Termiskie spilventiņi
- Termiskā pasta EK-TIM Ectotherm (1g)
Tehniskās specifikācijas:
- Izmēri: (GxAxP) - 293x154x16.5mm
- D-RGB kabeļa garums: 500mm
- D-RGB LED skaits: 6
- D-RGB savienotāja standarts 3-pin (+5V, Dati, Bloķēts, Zeme)
Ražots Slovēnijā - Eiropā!
LŪDZU, ŅEMIET VĒRĀ:
- Sakarā ar milzīgo dažādo savienojumu/spraudņu klāstu, kas pieejams tirgū, mēs garantējam saderību tikai ar EK savienojumiem.
- Rūpnīcas aizmugures plāksnes nav saderīgas ar šo ūdens bloku!
- Pārbaudiet savu instrumentu komplektu, ja jums trūkst šī īpašā sešstūra adaptera dažām skrūvēm.
- Šo produktu NEDRĪKST uzstādīt ar jebkādām alumīnija Fluid Gaming detaļām!
- Ir obligāti jāizmanto īpaši izstrādāti dzesēšanas šķidrumi, kas satur korozijas, kaļķa un bioloģisko inhibitoru, lai novērstu niķelēta ūdens bloka bojājumus! EK piedāvā šādu produktu izvēli sadaļā dzesēšanas šķidrumi.
