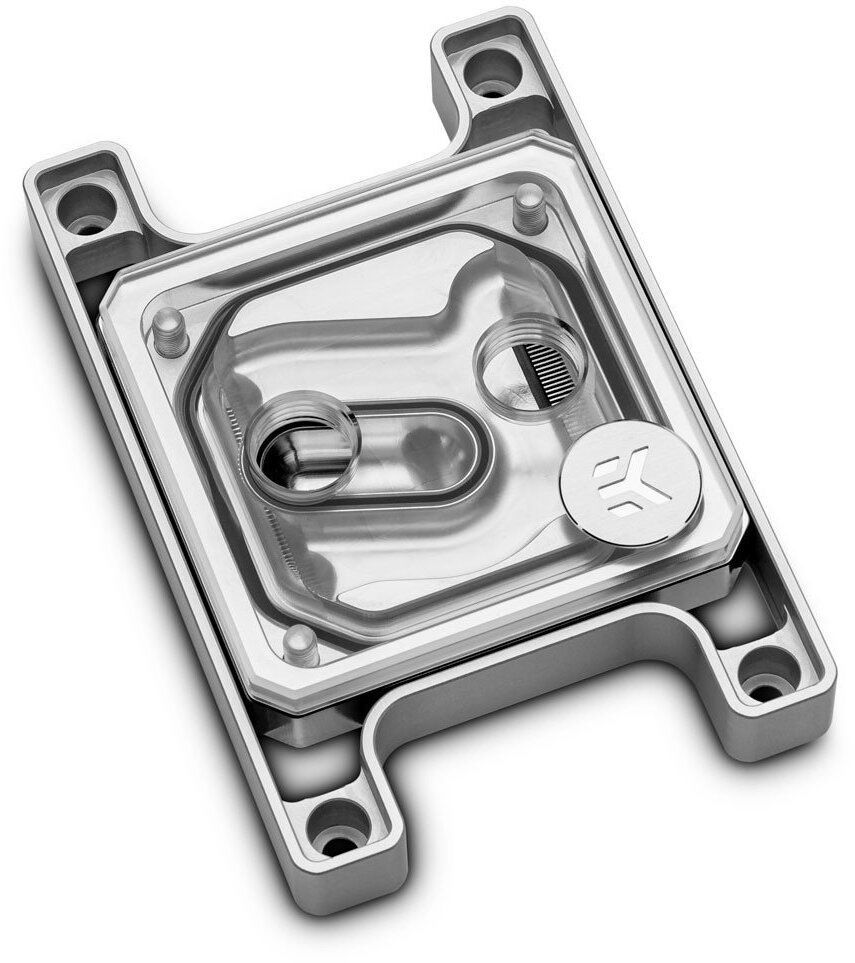

EK-Quantum Magnitude ir jaunais, pēc individuāla pasūtījuma izgatavotais EK CPU ūdens bloks, kas nodrošina visaugstāko dzesēšanas veiktspēju ar viszemāko iespējamo plūsmas ierobežojumu. AM4 ūdens bloka AM4 versijā ir izmantota īpaša plūsmas sadales ieliktņa, montāžas spiediena un aukstās plates ģeometrijas kombinācija, kas pielāgota AMD AM4 socket procesoru IHS un mikroshēmu izkārtojumam.
Atšķirībā no jebkuras montāžas struktūras, ko izmanto citi ūdens bloki, kas parasti ir melnas un ikdienišķas plāksnes, dizains akcentē integrētu H formas trīsdimensiju rāmi ar augstākās kvalitātes apdari, kas stingri iespiež galveno korpusu vietā, bet skrūves ir pārtapušas par izsmalcinātu dizaina detaļu.
Lai radītu šo patiesi unikālo produktu, tika izmantotas specializētas ražošanas metodes. Neviena Magnitude sastāvdaļa netika izgatavota, izmantojot masveida ražošanas paņēmienus; tā vietā katra detaļa tika izgatavota atsevišķi, izmantojot CNC, no viengabala materiāla. Šai ūdens bloka versijai ir niķelēta vara aukstā plāksne ar augstas kvalitātes stiklam līdzīgu augšējo daļu, kas CNC apstrādāta no akrila lējuma.
CNC apstrādātais cietā misiņa ieliktnis ļāva ievērojami palielināt un optimizēt dzesēšanas dzinēju. Salīdzinot ar iepriekšējo paaudžu ūdens blokiem, spuru masīvam ir par 50 % lielāka virsmas platība, un tas viss ietverts mazākā izmērā, lai nodrošinātu maksimālu saderību pat ar mITX pamatplatēm. Vara aukstuma plāksnē ir izmantoti 0,40 mm plati mikrokanāli un 0,26 mm biezas mikrospraugas, lai maksimāli palielinātu siltuma pārnesi ar minimālu plūsmas ierobežojumu.
Tā kā EK-Quantum Magnitude tika izstrādāts no pašiem pamatiem katrai konkrētai ligzdai, AM4 versijai ir nobīdīts ieliktnis, kas novirza lielāku plūsmu virs AMD Ryzen procesora mikroshēmām, bet I/O procesors joprojām saņem lielu plūsmu, lai to dzesētu.
Arī estētiskais mainīgais iekšējais rāmis ir izgatavots no viena misiņa gabala, kas pēc tam ir niķelēts. Estētisko rāmi var nomainīt pret anodēta alumīnija krāsu variantiem, kas lieliski atbilst EK-Quantum Torque montāžas komplektācijai, vai arī ar baltu POM acetāla gabalu, ko var izmantot kā gaismas izkliedes elementu adresējamām D-RGB LED. Estētiskie maināmie iekšējie rāmji tiek pārdoti atsevišķi.
Zem estētiskā iekšējā rāmja eleganti paslēpta LED sloksne, kurā ir neticami 30 individuāli adresējamas D-RGB diodes, kas spīd uz iekšu un izgaismo caurspīdīgo augšējo daļu. Adresējamām D-RGB diodēm ir izmantots nozares standarta 3 kontaktu 5V digitālais LED savienotājs (kontakts: +5V, dati, bloķēts, zeme).
Montāžas mehānisms ir trīsdimensiju H formas alumīnija gabals, kas padara skrūves par viengabalainu ūdens bloka daļu. Spēcīgās malas un izciļņi stingri iesakņo šo apbalvoto ikonu EK-Quantum līnijā. Vai mēs teicām godalgots?
EK-Quantum Magnitude ir saņēmis prestižo iF dizaina balvu par drosmīgo un atšķirīgo pieeju CPU ūdens bloka montāžas mehānismam.
Magnitude ūdens bloka aukstā plāksne ir apzināti apstrādāta izliektā formā, lai tā atbilstu CPU IHS ieliektajai formai. Tomēr, ja jūs interesē plakana aukstuma plāksne, kas lieliski darbojas ar pieslīpētiem CPU vai pēcpārdošanas IHS, EK piedāvā īpašas, plakana, kailas vara, kā arī niķelētas vara aukstuma plāksnes, kas tiek pārdotas atsevišķi.
Magnitude tiek piegādāta ar papildu, biezāku strūklas plati. Ja lietotājs secina, ka viņa CPU IHS ir ārkārtīgi ieliekta (slikta termiskās pastas izplatīšanās pēc montāžas), ūdens bloka aukstās plates izliekumu var pielāgot, izmantojot šo papildu strūklas plāksni. Tā liks kontakta zonas centram izliekties par papildu 0,1 mm uz āru, lai tas labāk saskartos ar IHS.
